Gemeente Roosendaal – Licht zonder lichtmasten met PRUNUS D2

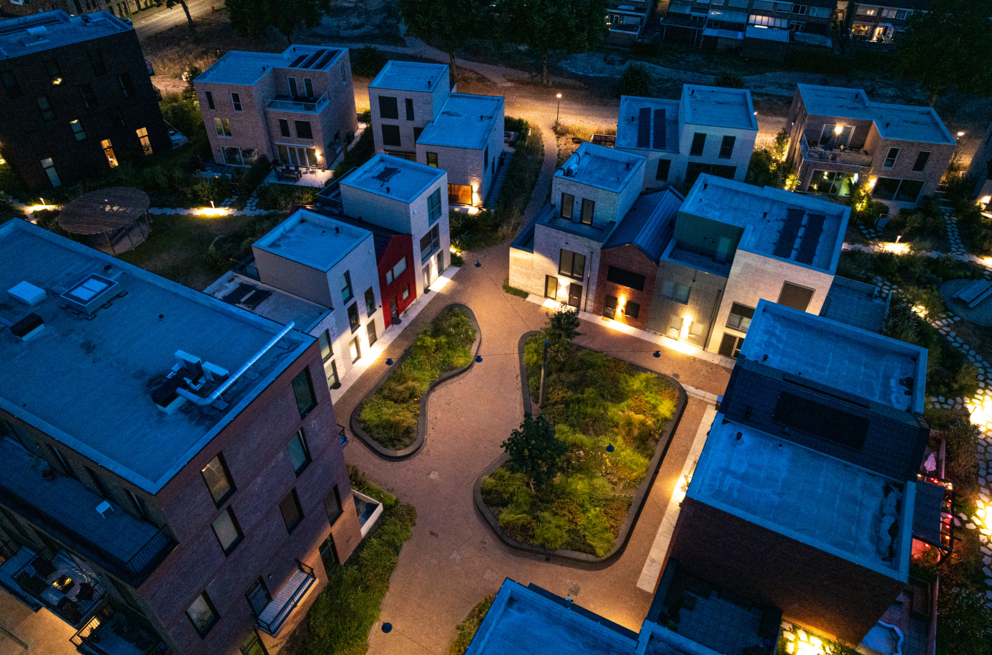

Midden in de nieuwe woonwijk Beekkwartier in Roosendaal ligt het Beekplein. Geen plein vol lichtmasten, maar een open ontmoetingsplek tussen de woningen. Daarom koos de gemeente voor een bijzondere verlichtingsoplossing, waarbij zes PRUNUS D2-pendelarmaturen aan staalkabels hangen die vanuit één centrale mast naar vier omliggende gebouwen zijn gespannen. Lightronics werkte hiervoor het lichtplan uit, verzorgde de lichtberekening en leverde de armaturen inclusief pendeladapters voor montage aan de overspanningskabels
Ik sta u graag te woord!
Heeft u ook behoefte aan armaturen die opgaan in de leefomgeving? Schroom dan niet en stel uw vraag.
VRAAG
Hoe verlicht je een plein zonder het open karakter ervan te verstoren met traditionele lichtmasten?
Beekkwartier maakt deel uit van de gebiedsontwikkeling Stadsoevers. Het Beekplein, omringd door appartementen en huizen, vormt het hart van de wijk en is een ontmoetingsplek voor bewoners. Voor de verlichting wilde de gemeente geen traditionele lichtmasten toepassen. De oplossing moest voldoende licht bieden én passen bij het open karakter en de inrichting van de openbare ruimte.
DE OPLOSSING

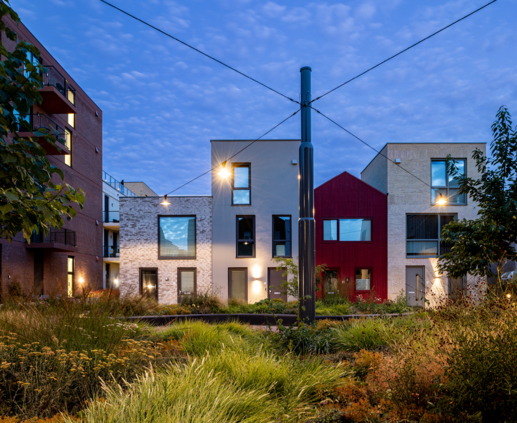

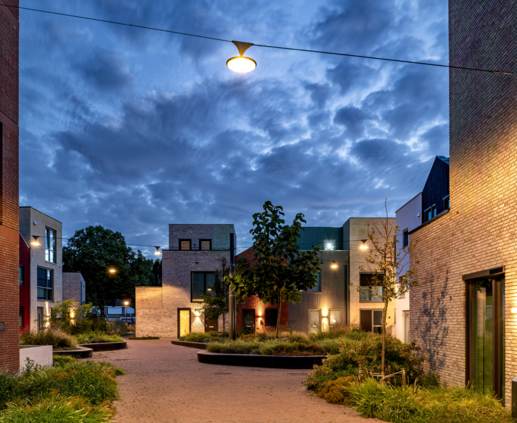

De gemeente koos voor een bijzondere overspanningsconstructie met één centrale mast. Vanuit deze mast lopen vier staalkabels naar de omliggende gebouwen. Aan de kabels zijn in totaal zes PRUNUS D2-pendelarmaturen bevestigd.
Lightronics verzorgde de lichtberekening, werkte het lichtplan uit en leverde de PRUNUS D2-armaturen inclusief pendeladapters voor montage aan de overspanningskabels.
Een overspanningsconstructie is op zichzelf niet uitzonderlijk, maar de gekozen uitvoering op het Beekplein wel. Normaal gesproken loopt een kabel bijvoorbeeld van gevel naar gevel. Op het Beekplein komen vier spankabels samen in één centrale mast.
Dat maakte de constructie technisch complex. Niet alleen moesten de trekkrachten op de mast worden berekend, ook de fundering, de bevestigingspunten aan de gevels en de complete kabelconstructie vroegen om zorgvuldige engineering.
“Hier komen vier spankabels samen in één centrale mast. Dat maakt de constructie technisch een stuk complexer.”
Een doordacht lichtplan
De bijzondere overspanningsconstructie vereiste een lichtplan dat specifiek was afgestemd op deze situatie. Lightronics verzorgde de lichtberekening en werkte het lichtplan uit. Voor de verlichting werd gekozen voor pendelarmatuur PRUNUS D2, waarbij Lightronics ook de benodigde pendeladapters voor montage aan de overspanningskabels leverde.
Een armatuur dat aansluit bij de omgeving
Naast de lichtkwaliteit speelde de uitstraling van de openbare ruimte een belangrijke rol bij de keuze voor de PRUNUS D2. De gemeente zocht een armatuur dat niet alleen lichttechnisch voldeed, maar ook aansloot bij het ontwerp van de openbare ruimte.
De cirkelvormige vormgeving van de PRUNUS D2 met platte onderkant sluit aan bij de paaltoparmaturen die in de directe omgeving zijn toegepast. Zo ontstaat een rustig en samenhangend beeld.
De zes PRUNUS D2-armaturen zijn uitgevoerd met een kleurtemperatuur van 3000K, de standaard voor de openbare verlichting in de gemeente Roosendaal.
Daarnaast zijn de armaturen voorzien van een Zhaga-connector. Hierdoor kan de verlichting later eenvoudig worden aangesloten op het managementsysteem dat de gemeente Roosendaal voor de openbare verlichting gebruikt.
Technisch en esthetisch één geheel
Het aanbrengen van de staalkabels en het ophangen van de armaturen werd uitgevoerd door een specialist in overspanningsconstructies. De armaturen worden vanuit de centrale mast gevoed. Daardoor kon de benodigde techniek vrijwel onzichtbaar in het ontwerp worden verwerkt.
Volgens Joop IJpelaar van Nijkamp Aanneming zit de bijzonderheid van het project vooral in de combinatie van civiele techniek en verlichting. De krachten op de mast, de fundering, de kabels en de armaturen moesten volledig op elkaar worden afgestemd.
“Bij zo’n centrale overspanningsconstructie moet alles kloppen. De krachten op de mast, de fundering, de kabels en de armaturen zijn volledig op elkaar afgestemd. Uiteindelijk is het een mooi geheel geworden.”
HET RESULTAAT
Het Beekplein heeft een verlichtingsoplossing gekregen die techniek, lichtkwaliteit en vormgeving combineert zonder het plein met traditionele lichtmasten te vullen. Zes PRUNUS D2-pendelarmaturen verlichten het plein vanuit de bijzondere overspanningsconstructie met één centrale mast en vier spankabels.
De vormgeving van de armaturen sluit aan op de overige verlichting in de omgeving, terwijl de techniek vrijwel onzichtbaar in het ontwerp is opgenomen. Met 3000K en de aanwezige Zhaga-connectors sluit de oplossing bovendien aan bij de huidige standaard van de gemeente Roosendaal en is deze voorbereid op toekomstige aansluiting op het managementsysteem voor de openbare verlichting.

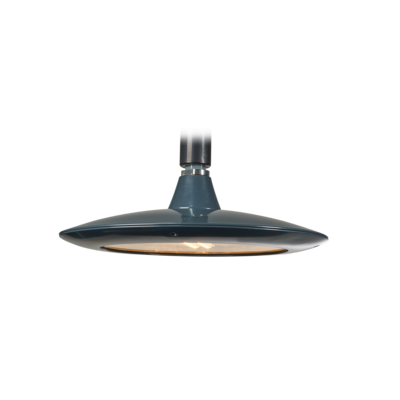

De PRUNUS D is een rond-hangarmatuur, verkrijgbaar met vier verschillende lichtkappen. Het armatuur is breed toepasbaar in de openbare ruimte en kan ook worden voorzien van een koppelstuk voor kabeloverspanning.
